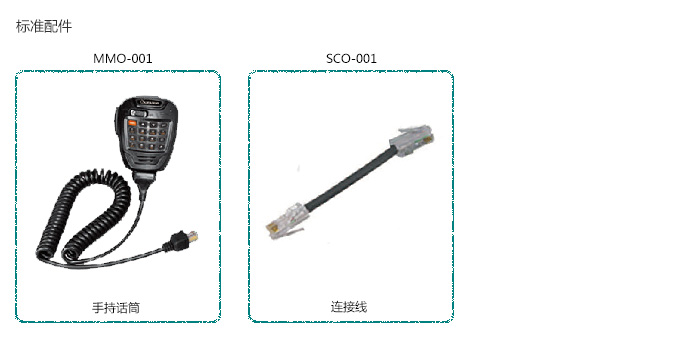

配  件

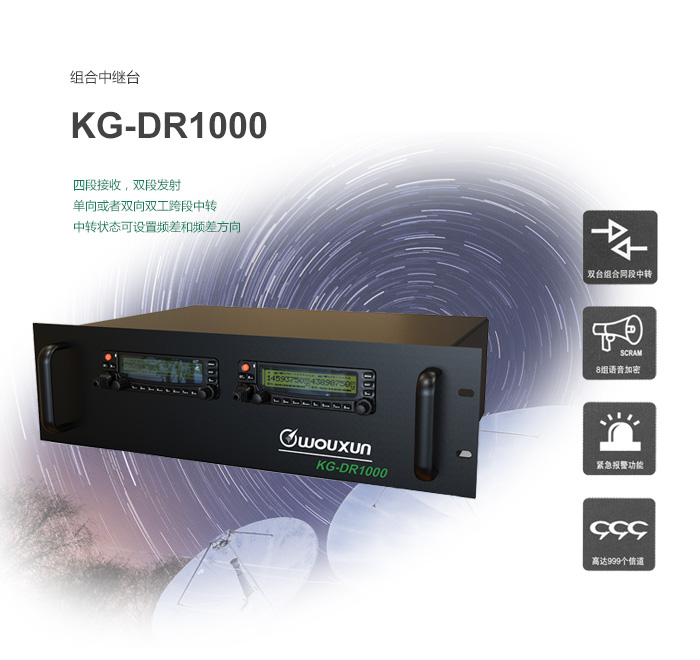

组合中继台 KG-DR1000


组合中继操作案例

一 熟悉本机

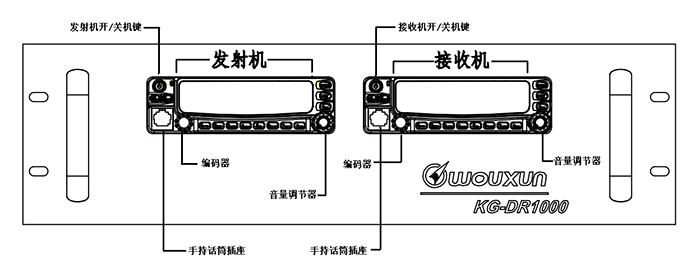

正面图

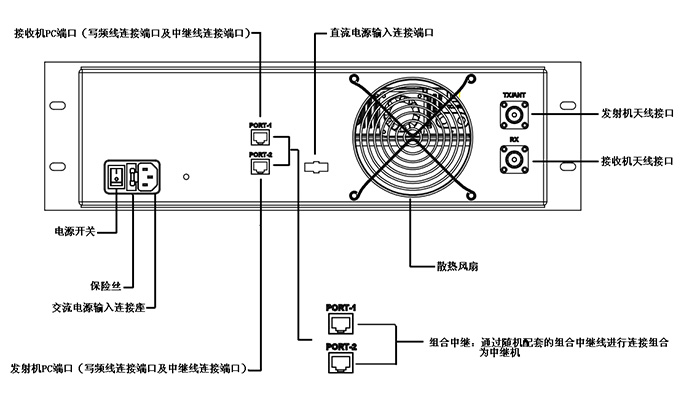

背面图

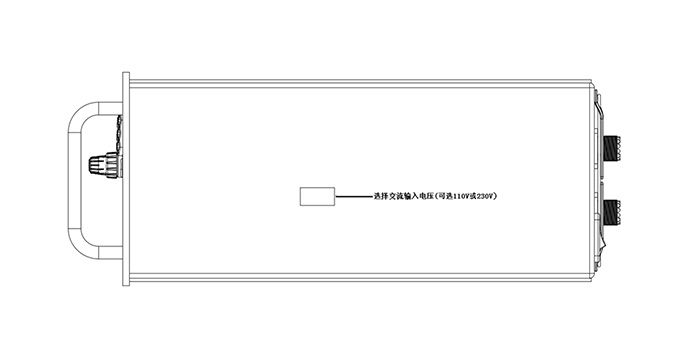

侧面图


二 组合连接方法

通过菜单32RPT-SET的设置,我们可以把两台车载对讲机分别设置为中继接收机和中继双向机,用一根8芯双水晶连接线(中继连接线)分别连两台对讲机标注为PC的水晶座,构成一套中继台。
RPT-RX中继接收:在组合中继时,只负责接收(中继接收机)
TW-RPT双向中继:在组合中继时,可作为中继接收机也可作为中继发射机。
①接收到匹配载波信号时此时将作为中继接收机。
②收到中继接收机的发射指令时将作为中继发射机。
中继接收机和中继双向机可以构成一套定向中继台(即一台设为RPT-RX,另一台设为TW-RPT);两台车载台都设置为中继双向机可以构成一套双向中继(即两台都设置为TW-RPT)
注:
>> 为了更好的使用中继台,中转回执音可以及时且有效的反应出中转的工作状态,提高中转台的使用效率,中转回执音可通过菜单46进行设置。
>> 中继保持定时器,用于防止车台因响应短消息而被反复按下和松开按键。当移动接收机松开按键时“保持时间”允许车台在等待响应用户期间继续发射片刻。如过在“保持时间”持续时间内没有检测到有效的QT/DQT,则允许发射机松开按键。此参数设定:当有效QT/DQT接收信号消失之后,允许发射机保持发射的持续时间。该功能通过我司写频软件进行设置

三 配套功能设置

1)菜单30中转扬声器开关(RPT-SPK):设置中转时本机喇叭开启或关闭
2)菜单31中转PTT开关(RPT-PTT):设置中转时在手咪连接状态是否允许本机按手咪PTT发射
3)接收机可通过设置接收哑音来过滤干扰信号,在哑音和接收机不 匹配时,发射机将不对信号进行转发。可通过菜单26(接收模拟哑 音)或菜单27(接收数字哑音)
4)修改接收机或发射机的频率:在待机状态下按下数字键2,再输 入所需要的频率即可(接收机和发射机至少要相差25K,以免造成干 扰影响组合中继的使用)
其它车载台对讲机的设置详细请参考车载台对讲机使用说明书。

整体部分
工作频率适应各个国家各个地区的工作频率
步进频率5KHz/6.25KHz/10KHz/12.5KHz/20KHz/25KHz/30KHz/50KHz/100KHz
信道数999
工作模式F2D/F3E
工作温度-20℃~+60℃
电源要求交流电,可选110V或者230V
天线阻抗50Ω
接收部分
 宽    带窄    带
邻道选择性≥70dB≥60dB
互   调≥65dB≥60dB
杂散响应≥70dB≥70dB
音频响应+1~-3dB(0.3~3KHz)+1~-3dB(0.3~2.55KHz)
信噪比≥45dB≥40dB
音频失真≤5%
音频功率主机≤3W 手持话筒≤1W
灵敏度UHF/VHF:0.25μV(12dB SINAD)
发射部分
 宽    带窄    带
输出功率50W/20W/10W/5W(VHF)
40W/20W/10W/5W(UHF)
调制方式16K F3E11K F3E
邻道功率≥70dB≥60dB
杂散响应≥60dB≥60dB
音频响应+1~-3dB(0.3~3KHz)+1~-3dB(0.3~2.55KHz)
最大偏频±5KHz±2.5KHz
频率稳定度±2.5PPM
音频失真≤5%
注:由于技术的不断发展,以上指标数据若有变更,恕不另行通知
